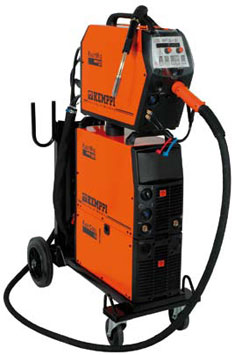

Оборудование FastMig Basic предназначено для сварки MIG/MAG при производстве тяжелых и умеренно тяжелых металлоконструкций. В комплект оборудования входит источник питания, съемное устройство подачи проволоки. Дополнительно предлагается блок охлаждения для сварочных горелок с жидкостным охлаждением.

Выбор настроек выполняется просто и точно благодаря регуляторам непрерывного действия и четкому цифровому дисплею.

FastMig KM 300, 400 и 500 — источники питания с максимально допустимой нагрузкой 300, 400 и 500 A. Они отличаются малой массой и экономичностью.

Устройства подачи проволоки MF 29 и MF 33 предназначены для тяжелых условий эксплуатации и имеют четыре подающих ролика, обеспечивающую бесперебойную подачу проволоки.

FastCool 10 — блок охлаждения, предлагаемый для сварочных горелок с водяным охлаждением.

Источники питания, устройства подачи проволоки и блок охлаждения серии оборудования FastMig Basic совместимы друг с другом, поэтому при выборе оборудования всегда гарантировано правильное и индивидуальное решение для всех основных операций сварки MIG/MAG на предприятиях, занятых сборкой тяжелых металлоконструкций.

Среди источников питания для трехфазных сетей также можно найти модели с возможностью работы при разной силе тока, имеющие обозначение MVU, способные работать под напряжением кроме 3 фазы 220В.

Технические данные
FastMig, источник питания		KM 300	KM 400	KM 500	KM 400 MVU, 400 В	KM 400 MVU; 230 В
Напряжение сети, Гц, В	3~, 50/60	400 (-15...+20 %)	400 (-15...+20 %)	400 (-15...+20 %)	400 (-15...+20%)	230 В (±10%)
Номинальная мощность при максимальном токе, кВА		12,9	18,5	25,9	19	20
Сетевой кабель, м		5	5	5	5	5
Предохранитель , A		25	35	35	35	50
Нагрузка при 40° C , A/B	ПВ 60 %	—	-	500 /39	—	-
	ПВ 80 %	—	400 /34	—	400 /34	—
	ПВ 100 %	300 /29	380 /33	430 /35,5	-	380 /33
Напряжение холостого хода, В		65	65	65	65	65
Коэффициент мощности при макс. токе		0,9	0,9	0,9	0,8	0,8
КПД при максимальном токе		0,87	0,87	0,87	0,87	0,87
Диапазон сварочных токов и напряжений, MIG , A/B		20 /12...300 /32	20 /12...400 /36	20 /12... 500 /40	20/12... 400 /36	20 /12...500 /40
Габаритные размеры, дл. х шир. х выс., мм		590 x 230 x 430	590 x 230 x 430	590 x 230 x 430	590 x 230 x 580	590 x 230 x 580
Масса	кг	34	35	36	49	49

Все устройства подачи проволоки FastMig Basic имеют прочный корпус, пригодный для эксплуатации даже в тяжелых условиях. Мощный двигатель и точность работы привода обеспечивают стабильную и надежную подачу проволоки.

Технические данные
FastMig, подающий механизм		MF 29	MF 33
Рабочее напряжение, В		24 пост.т.	24 пост.т.
Номинальная мощность, Вт		100	100
Нагрузка при 40° C, A	ПВ 60 %	520	520
	ПВ 100 %	440	440
Скорость подачи проволоки	м/мин.	0-25	0-25
Катушка проволоки, макс.	ø мм	200	300
Проволокоподающий механизм		4 ролика	4 ролика
Типы сварочной проволоки, ø мм	сталь (Fe), нерж. сталь (Ss)	0.6-1.6	0.6-1.6,
	порошковая проволока	0.8-1.6	0.8-2.0
	Алюминий (Al)	1.0-1.6	1.0-2.4
Габаритные размеры,, мм	дл. х шир. х выс.	510 x 200 x 310	590 x 240 x 445
Масса	кг	9.4	13.6

Коды заказа
Источники питания
FastMig KM 300	6033000
FastMig KM 400	6034000
FastMig KM 500	6035000
Проволокоподающие устройства
MF 29	6063200
MF 33	6063300
Блок охлаждения Fastcool 10	6068100
Транспортные тележки
PM 500	6185291
PM 501 (с PSL 55)	6185292
PM 502	6185293
P 500 (c MF29, MF33)	6185265
T 10*	6185231
Дополнительное оборудование и принадлежности
Рама для подвешивания KWF 200	6185285
Защитные направляющие KWF 200	6185286
Защитные направляющие KWF 300	6185287
Монтажная пластина KV 200	6185249
Поворотный кронштейн KV 400 (PM 500)	6185248
Сварочные горелки MIG
MMT 35 (3 м)	6253513MMT
MMT 35 (4,5 м)	6253514MMT
MMT 42 (3 м)	6254213MMT
MMT 42 (4,5 м)	6254214MMT
MMT 42W (3 м)	6254203MMT
MMT 42W (4,5 м)	6254204MMT
MMT 52W (3 м)	6255203MMT
MMT 52W (4,5 м)	6255204MMT
Промежуточные кабели
KM 70-1.8-WH	6260411
KM 70-1.8-GH	6260413
KM 70-10-GH	6260417
KM 70-10-WH	6260418
KM 70-20-GH	6260450
KM 70-20-WH	6260451
KM 70-30-GH	6260454
KM 70-30-WH	6260455
Другая длина по требованию * Для FastMig необходим монтажный комплект, номер для заказа W002085.

FastMig Synergic
Высокое качество швов — от корневого до лицевого
FastMig Synergic производства Kemppi — это модульный сварочный аппарат, предназначенный для профессионалов. Он позволяет выбирать источник питания, устройство подачи проволоки, панель управления и блок охлаждения в соответствии с вашими потребностями и особенностями производственного процесса.
Для FastMig Synergic предлагается три источника питания: KMS 300, KMS 400 и KMS 500. Это эффективные инверторные источники питания. Управление ими осуществляется с панели управления устройства подачи проволоки, поэтому необходимость в использовании отдельной панели управления для источника питания отсутствует.
Также предлагается широкий выбор таких дополнительных принадлежностей как дистанционная панель управления, поворотный кронштейн, различные тележки и монтажная пластина для двух устройств подачи проволоки.
Аппараты FastMig Synergic могут быть оборудованы блоком жидкостного охлаждения горелок FastCool 10. Панели управления серии FastMig Synergic имеют четкий дисплей и множество различных возможностей и функций для повышения качества и производительности сварки.

Технические данные
Источники питания FastMig		KMS 300	KMS 400	KMS 500	KMS 400 MVU; 400 В	KMS 400 MVU; 230 В
Напряжение сети, Гц, В	3~, 50/60	400 В (-15...+20 %)	400 (-15...+20 %)	400 (-15...+20 %)	400 (-15...+20%)	230 В (±10%)
Номинальная мощность при максимальном токе, кВА		13,9 кВА	19,5 кВА	26,1 кВА	19 кВА	20 кВА
Сетевой кабель, м		5	5	5	5	5
Предохранитель , A		25	35	35	35 A/50 A	35 A/63 A
Нагрузка при 40° C , A/B	ПВ 60 %	—	-	500 A/39 В	—	-
	ПВ 80 %	—	400 A/34 В	—	400 A/36 В	400 A/36 В
	ПВ 100 %	300 A/29 В	380 A/33 В	430 A/35,5 В	380 A/35 В	380 A/35 В
Напряжение холостого хода, В	MMA	50 В	50 В	50 В	50 В	50 В
	MIG	65 В	65 В	65 В	65 В	65 В
Коэффициент мощности при максимальном токе		0,9	0,9	0,9	0,8	0,8
КПД при макс. токе		0,87	0,87	0,87	0,87	0,87
Диапазон сварочных токов и напряжений	MIG	20 A/12 В — 300 A/32 В	20 A/12 В — 400 A/36 В	20 A/12 В — 500 A/40 В	20 A/12 В — 400 A/36 В	20 A/12 В — 500 A/40 В
	MMA	10 А/20 В-300 А/32 В	10 А/20 В-400 А/36 В	10 А/20 В-500 А/40 В	10 А/20 В-400 А/36 В	10 А/20 В-500 А/40 В
Габаритные размеры	дл. х шир. х выс., мм	590 x 230 x 430	590 x 230 x 430	590 x 230 x 430	590 x 230 x 580	590 x 230 x 580
Масса	кг	34	35	36	49	49

Для аппаратов FastMig Synergic предлагаются три вида подающих механизмов. Для каждого устройства на выбор предлагается несколько панелей управления, как с базовыми, так и с расширенными функциями.

/images/fast_pro.jpg

/images/fast_prp.jpg

/images/fast_prq.jpg

MSF 53

Компактное и легкое устройство подачи проволоки.
Подходит для эксплуатации даже на ограниченном пространстве.
Корпус изготовлен из ударопрочной пластмассы, а двойная обшивка значительно повышает долговечность.
Подходит для использования катушек проволоки диаметром 200 мм.
Можно использовать либо панель управления SF 51 с базовыми функциями, либо SF 52 с расширенным набором функций.

MSF 55

Функциональная, легкая и элегантная конструкция.
Подходит для эксплуатации на традиционных предприятиях по сборке металлоконструкций.
Корпус изготовлен из пластика и алюминия.
Можно использовать катушки проволоки диаметром 200 и 300 мм.
Можно использовать либо панель управления SF 54 с базовыми функциями, либо SF 53 с расширенным набором функций.

MSF 57

Представляет собой новую передовую конструкцию от компании Kemppi.
Подходит для использования в тяжелой промышленности и монтажных работ.
Корпус изготовлен из ударопрочной пластмассы, а двойная обшивка значительно повышает долговечность.
Можно использовать катушки проволоки диаметром 200 и 300 мм.
Можно использовать либо панель управления SF 54 с базовыми функциями, либо SF 53 с расширенным набором функций.

Панели управления SF 51 и SF 52 используются в устройстве подачи проволоки MSF 53.	Панели управления SF 53 и SF 54 используются в устройствах подачи проволоки MSF 55 и MSF 57.


Базовые панели управления SF 51 и SF 54 имеют следующие возможности и функции: цифровой дисплей; плавная регулировка сварочного напряжения; плавная регулировка скорости подачи проволоки; функция сварки MMA; проверка подачи газа; протяжка проволоки; отображение на дисплее последних использованных параметров сварки; выбор панели управления или пульта дистанционного управления.	Панели управления SF 52 и SF 53 также имеют следующие функции: замедление проволоки на старте облегчает запуск сварочного процесса с высокой скоростью подачи проволоки; горячий старт уменьшает количество ошибок на этапе начала сварки; заварка кратера уменьшает количество ошибок на этапе окончания сварки; каналы памяти обеспечивают простое использование параметров сварки MIG, примененных ранее; дополнительные функции помогают быстрее воспользоваться преимуществами FastMig. В эти функции входят: FastRoot, пакеты программ сварки, индивидуальная настройка функций панелей управления, блокировка ПИН-кода на панели и многие другие полезные возможности.

Коды заказа
Источники питания
FastMig KMS 300	6053000
FastMig KMS 400	6054000
FastMig KMS 500	6055000
FastMig KMS 400 MVU	605400003
Панели управления
SF 51	6085100
SF 52	6085200
SF 53	6085300
SF 54	6085400
Функция FastROOT	6265011
Проволокоподающие устройства
MSF 53	6065300
MSF 55	6065500
MSF 57	6065700
Блок охлаждения FastCool 10	6068100
Транспортные тележки
PM 500	6185291
PM 502	6185293
PM 501 (с PSL 55)	6185292
P 500 (MSF53)	6185265
P 501 (MSF55, MSF57)	6185269
T 10*	6185231
T120**	6185252
Пульты дистанционного управления
R10, 5 м	6185409
R10, 10 м	618540901
R20, 5 м	6185419
RMT 10 (PMT)	6185475
Кабель пульта дистанционного управления, 10 м	6185481
Дополнительное оборудование и принадлежности
Рама для подвешивания MSF 53 (с монтажным комплектом KPS)	6185285
Комплект для подвешивания MSF 55	W001694
Защитные направляющие MSF 53 (с монтажным комплектом KPS)	6185286
Предохранительное устройство регулировки газа GG200/300	6237406
Поворотный кронштейн KV 401 (PM 500)	6185248
Держатель пистолета GH30	6256030
Сварочные горелки MIG
PMT 35, 3 м	6253513
PMT 35, 4,5 м	6263514
PMT 42, 3 м	6254213
PMT 42, 4,5 м	6254214
PMT 50, 3 м	6255013
PMT 50, 4,5 м	6255014
PMT 30 W, 3 м	6253043
PMT 30 W, 4,5 м	6253044
PMT 42W, 3 м	6254203
PMT 42W, 4,5 м	6254204
PMT 52W, 3 м	6255203
PMT 52W, 4,5 м 65255204	65255204
Кабель заземления
5 м, 50 мм²	6184511
5 м, 70 мм²	6184711
Кабель для сварки MMA
5 м, 50 мм²	6184501
5 м, 70 мм²	6184701
Промежуточные кабели
KWF 70-1.8-GH	6260401
KMS 70-1.8-WH	6260410
PROMIG 2/3 70-10-GH	6260326
PROMIG 2/3 70-10-WH	6260334
PROMIG 2/3 70-20-GH	6260327
PROMIG 2/3 70-20-WH	6260337
PROMIG 2/3 70-30-GH	6260330
PROMIG 2/3 70-30-WH	6260340

FastRoot

Процесс, специально разработанный для сварки корня шва FastRoot — это технология сварки модифицированной короткой дугой, разработанная компанией Kemppi для сварки корня шва. Эта функция предлагается дополнительно к аппарату FastMig Synergic. Fastroot ускоряет и облегчает сварку корня шва и повышает качество швов. Функция активируется с панели управления, после чего ее можно сразу использовать.

При использовании процесса FastRoot сварочный аппарат постоянно контролирует значения сварочного тока и напряжения, а также управляет импульсами короткого замыкания так, что капли присадочной проволоки падают в сварочную ванну как раз тогда, когда это необходимо. Это упрощает контроль дуги и значительно
уменьшает образование брызг.

Инструкции по установке и эксплуатации содержатся на DVD, входящем в комплект поставки К дополнительной функции Fastroot прилагается DVD, на котором содержатся четкие инструкции по установке, а также полезные сведения о сварочном процессе FastRoot. Информация о технике сварки корня шва FastRoot и ее специальных возможностях также содержится в текстовых, графических и видеофайлах. Этот комплект оборудования помогает воспользоваться функцией
FastRoot сразу же после установки.

Блок охлаждения FastCool 10

Аппараты FastMig Synergic и FastMig Basic могут быть оборудованы блоком жидкостного охлаждения горелок FastCool 10.

Панели управления серии FastMig Synergic FastMig Basic имеют четкий дисплей и множество различных возможностей и функций для повышения качества и производительности сварки.

Технические данные
FastCool 10 охлаждающий механизм
Рабочее напряжение, В	24 пост.т.
Номинальная мощность, Вт	50
Мощность охлаждения,кВт	15
Максимальное давление, кПа	450
Рекомендуемая охлаждающая жидкость	20-40 % этанол/вода
Объем бачка	3 л
Габаритные размеры, дл. х шир. х выс., мм	570 x 230 x 280
Масса, кг	11
