Pro Evolution MIG

Kemppi Pro Evolution

Надежный помощник профессионала

Сварочная система Kemppi Pro Evolution представляет собой результат применения передовых технологий Kemppi. Эта модульная многофункциональная система, в которую входят несколько компонентов: источник питания, устройство подачи проволоки, панель управления и блок охлаждения. Вы можете выбрать компоненты, точно соответствующие назначению сварочного аппарата.

Все компоненты системы Kemppi Pro Evolution отличаются высочайшим качеством. Они созданы на основе новейших промышленных технологий и предлагают широчайший спектр возможностей и функций. Таким образом, эта система отлично подходит для работ, к качеству которых предъявляются высокие требования, например, на судостроительных предприятиях и т.д., где необходимы профессиональное качество сварки и высокая производительность сварочных работ.

Источник питания, устройство подачи проволоки, панель управления и блок охлаждения описаны далее.

 /images/pro_evol.jpg

Источники питания Kemppi Pro Evolution

Источники питания с цифровым управлением являются основой серии оборудования Kemppi Pro Evolution. Для системы предлагаются источники питания трех классов мощности с нагрузочной способностью 320, 420 и 520 ампер при рабочем цикле 100-70%.

Также предлагаются многофункциональные источники питания, основанные на инверторной технологии для всех методов ручной и роботизированной сварки.

Высокая скорость работы встроенной системы регулировки и полное цифровое управление гарантируют сварочные характеристики самого высокого уровня.

При сварке MIG/MAG и импульсной сварке MIG управление источником питания осуществляется с панели управления устройства подачи проволоки, ткаим образом отсутствует необходимость в использовании отдельных панелей управления на источниках питания.

 /images/pro_ist_pitp.jpg

Устройства подачи проволоки ProMig

Для системы Kemppi Pro Evolution предлагаются несколько устройств подачи проволоки, отвечающих различным требованиям. Устройства подачи проволоки серии ProMig 501 пригодны для использования в любых условиях, а устройства ProMig 100, 200 и 300 особенно хорошо подходят для судостроения и тяжелой промышленности.

Многофункциональные устройства подачи проволоки ProMig 501 Устройства подачи проволоки серии ProMig 501 оснащены механизмом подачи с четырьмя роликами, обеспечивающим плавную и бесперебойную подачу проволоки. Автоматическая заправка проволоки также ускоряет замену бобин с присадочной проволокой.

Работа устройств подачи проволоки очень надежна и безопасна, независимо от типа используемой проволоки — тонкой и мягкой алюминиевой или толстой, сплошной и жесткой.

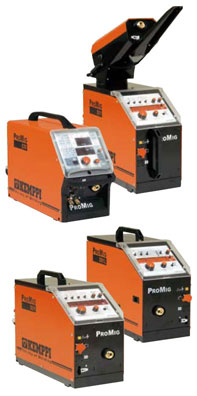

Устройство подачи проволоки серии ProMig 501 состоит из следующих компонентов. Все из них могут быть оборудованы любой из панелей управления серии Kemppi Pro Evolution.

  • ProMig 501 — горизонтальное подключение горелки. Promig 501L — это соответствующая модель для подключения слева.
  • ProMig 511 — горизонтальное подключение горелки и эргономический поворотный кронштейн. Поворотный кронштейн увеличивает рабочий радиус сварки и одновременно удерживает и защищает горелку.
  • ProMig 530 — подключение горелки под углом.
 /images/promog_p.jpg

Устройства подачи проволоки ProMig для судостроения и тяжелой промышленности.

Благодаря прочной конструкции и высокой мобильности устройства подачи проволоки ProMig 200 и ProMig 300 из семейства оборудования Kemppi Pro Evolution более всего отвечают требованиям судостроительных предприятий и тяжелой промышленности.

  • ProMig 200 — устройство подачи проволоки, предназначенное для использования бобин диаметром 200 мм.
  • ProMig 300 — подходит для использования бобин диаметром 200 и 300 мм.
  • ProMig 100  — компактное легкое вспомогательное устройство подачи, используемое при сварке на расстоянии до 30 метров от главного устройства подачи.
 /images/pro_mig3.jpg

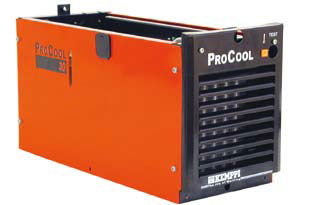

Блоки охлаждения ProCool

Для системы Kemppi Pro Evolution предлагается два вида блоков охлаждения, предназначенных для эксплуатации со сварочными горелками MIG/MAG и TIG с жидкостным охлаждением.

Два блока охлаждения с микропроцессорным управлением предназначены для профессионалов.

  • ProCool 30 — пригоден для эксплуатации с тележкой P40, блок охлаждения размещается под источником питания.
  • ProCool 10 — пригоден для эксплуатации с тележкой P30W.
 /images/procool4.jpg

Система Kemppi Pro Weld Data

Система Kemppi Pro Weld Data используется для сбора и анализа сварочных данных, лежащих в основе эксплуатации и работы устройств Kemppi Pro Evolution.

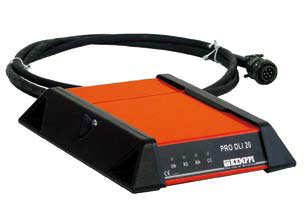

Адаптер PRO DLI 20 используется для передачи сварочных данных в компьютер для последующего анализа. Данные, собранные таким способом, можно использовать, например, при планировании производства, повышения производительности и составления технологических процессов сварки.

 /images/pro_proweld_.jpg


Технические данные

Источники питания Kemppi Pro Evolution



3200 / 3200 MVU

4200 / 4200 MVU

5200 / 5200 MVU

Напряжение сети

3~, 50/60 Гц

400 В (-15...+20 %)

400 В (-15...+20 %)

400 В (-15...+20 %)

Напряжение сети, MVU

3~, 50/60 Гц

400 В (-15...+20 %)

400 В (-15...+20 %)

400 В (-15...+20 %)





230 В (±10 %)

230 В (±10 %)

230 В (±10 %)

Номинальная мощность при макс. токе



13,3 кВА

19,7 кВА

26,6 кВА

Сетевой кабель



(5 м)

(5 м)

(5 м)

Предохранитель



25 A

35 A

35 A

Сетевой кабель, MVU



(5 м)

(5 м)

(5 м)

Предохранитель, MVU



35 A

50 A

63 A

Нагрузка при 40° C

ПВ 70 %

-

420 A / 19,7 кВА

520 A / 26,6 кВА



ПВ 100 %

320 A / 13,3 кВА

400 A / 18,6 кВА

440 A / 20 кВА

Коэффициент мощности при максимальном токе



0.93

0.93

0.93

КПД при макс. токе



0.85

0.85

0.85

Диапазон сварочных токов и напряжений

MMA

10 A/20 В-320 A/33 В

10 A/20 В-420 A/37 В

10 A/20-520 A/40 В



TIG

5 A/10-320 A/23 В

5 A/10 В-420 A/27 В

5 A/10 В-520 A/30 В



MIG

20A/12 В-320A/37 В

20A/12 В-420A/39 В

20 A/12 В-520 A/42 В

Габаритные размеры

дл. х шир. х выс., мм

530 x 230 x 520

530 x 230 x 520

530 x 230 x 520

Габаритные размеры, MVU

дл. х шир. х выс., мм

530 x 230 x 630

530 x 230 x 630

530 x 230 x 630

Масса

кг

37/MVU 45

41/MVU 49

48/MVU 56



БЛОКИ ОХЛАЖДЕНИЯ



Procool 10

Procool 30

Рабочее напряжение



50 В пост.т.

50 В пост.т.

Мощность охлаждения

ПВ 100 %

120 Вт

120 Вт

Номинальная мощность

ПВ 100 %
120 Вт

120 Вт

120 Вт

Максимальное давление



400 кПа

400 кПа

Рекомендуемая охлаждающая жидкость



этанол/вода 20-40%

этанол/вода 20-40%

Объем бачка



3 л

3 л

Габаритные размеры, мм

дл. х шир. х выс.

450 x 190 x 420

610 x 230 x 290

Масса, кг

кг

16

12,5



Проволокоподающие устройства ProMig



100

200

300

Рабочее напряжение, В пост.т



50

50

50

Номинальная мощность, Вт



150

100

100

Нагрузка при 40° C, A

ПВ 60 %

500

460

460

Проволокоподающий механизм



4 ролика

4 ролика

4 ролика

Скорость подачи проволоки

м/мин.

0-18

0-18

0-18

Катушка проволоки, макс.

ø мм

.

200

300

Типы сварочной проволоки, ø мм

сталь (Fe), нерж. сталь (Ss)

0.6-1.6

0.6-1.6

0.6-1.6



порошковая проволока

0.8-2.0

0.8-1.6

0.8-2.0



алюминий (Al)

1.0-2.4

1.0-1.6

1.0-2.4

Габаритные размеры

дл. х шир. х выс., мм

575 x 185 x 200

500 x 230 x 315

600 x 225 x 415

Масса

кг

8.9

13

17



Проволокоподающие устройства ProMig



501, 501L

511

530

Рабочее напряжение, В пост.т.



50

50

50

Номинальная мощность, Вт



100

100

100

Нагрузка при 40° C, A

ПВ 60 %

520

520

520

Проволокоподающий механизм



4 ролика

4 ролика

4 ролика

Скорость подачи проволоки

м/мин.

0-18

0-18

0-18

Катушка проволоки, макс.

ø мм

300

300

300

Типы сварочной проволоки, ø мм

сталь (Fe), нерж. сталь (Ss)

0.6-1.6

0.8-2.0

0.6-1.6



порошковая проволока

0.8-2.0

0.8-1.6

0.8-2.0



алюминий (Al)

1.0-2.4

1.0-2.4

1.0-2.4

Габаритные размеры

дл. х шир. х выс., мм

620 x 230 x 480

620 x 230 x 670

640 x 230 x 430

Масса

кг

22

25

21

Панель управления MC

Панель управления MC — базовая панель, имеющая, например, следующие возможности:

  • выбор способа сварки: сварка MMA или MIG в двух — (2T) или четырехтактном режиме (4T);
  • настройка динамики дуги для сварки MMA и MIG/MAG;
  • сохранение параметров сварки с целью дальнейшего использования;
  • проверка подачи газа.
/images/pro_mc_ico00.jpg

Панель управления ML

Панель управления ML — имеет все базовые функции, а также возможность использования синергетической регулировки.
Многопозиционный переключатель синергетического режима позволяет выбрать стандартную сварку MIG/MAG, 1-MIG или импульсную сварку MIG.
Синергетическая регулировка обеспечивает быстрый выбор параметров сварки с использованием предварительно заданных программ сварки. Она значительно повышает производительность работ и качество швов.

/images/pro_m_icol00.jpg

Панель управления MXE

Панель управления MXE — самая многофункциональная из панелей управления, предлагаемых для устройств подачи проволоки Kemppi ProMig. Дополнительно к основным возможностям эта панель содержит, например, следующие функции:

  • широкий выбор предварительно задаваемых программ сварки для различных материалов, защитных газов и типов присадочной проволоки;
  • простое управление импульсной сваркой MIG и сваркой MIG с двойными импульсами при помощи одного регулятора;
  • параметры, устанавливаемые пользователем.
/images/pro_mxe_ico0.jpg


Коды заказа



Источники питания



Kemppi Pro Evolution 3200

6131320

Kemppi Pro Evolution 4200

6131420

Kemppi Pro Evolution 5200

6131520

Kemppi Pro Evolution 3200 MVU

613132003

Kemppi Pro Evolution 4200 MVU

613142003

Kemppi Pro Evolution 5200 MVU

613152003

Проволокоподающие устройства



ProMig 501

6232501

Promig 501L (левостороннее)

6232505

Promig 511 (с поворотным кронштейном)

6265011

ProMig 530

6232530

Вспомогательное устройство подачи ProMig 100

6236305

ProMig 100B (специальная модификация с быстроразъемным соединением)

6236306

ProMig 200

6231520

ProMig 300

6231530

Панели управления



MC

6263501

ML

6263502

MXE

6263504

Блоки охлаждения

6262012

Procool 10

6262016

Procool 30

6263121

Устройство синхронизации



Prosync 50/Promig 100, сварочный пистолет системы «push-pull»

6263121

Пульты дистанционного управления



R 20 (с 2 регуляторами)

6185419

RMT 10, дистанционный пульт управления сварочным пистолетом

6185475

C 100 T, беспроводное

6185412

Наружное измерительное устройство



PMU 10

6265010

Кабели



Кабели заземления и сварки по требованию



Транспортные тележки



P40

6185262

P 500 (для Promig 501)

6185265

Держатели сварочных горелок



GH 20

6256020

GH 30

6256030

Устройства для подвешивания



ProMig 501

3135870

ProMig 530

4298180

Промежуточные кабели для ProMig 501, 511, 530

Водяной шланг (ProMig 511, 1,6 м)

4269330

Водяной шланг (ProMig 501/530,1,0 м)

4269340

70-5-WH

6260312

70-10-GH

6260313

70-10-WH

6260314

70-15-GH

6260315

70-15-WH

6260316

Промежуточные кабели для ProMig 100



50-15-GH

6260211

50-25-GH

6260213

70-15-WH

6260225

70-25-WH

6260227

Промежуточные кабели: ProMig 200, 300



70-15-GH

6260325

70-20-GH

6260327

70-15-WH

6260335

70-20-WH

6260337
